Tenyérnyi méret
80 × 80 mm keresztmetszet, teljesítménytől függően 117–271 mm hossz. Nem kell hozzá kazánház, kémény vagy gázbekötés.
AT Modul termékcsalád
Egy fűtőmodul. Kétféle vezérléssel.
Az AT Modul Classic és az AT Modul Smart ugyanazzal a tenyérnyi, réz testű fűtőmodullal dolgozik: ugyanaz a hatásfok, ugyanaz az élettartam, ugyanaz a garancia. A különbség a vezérlésben van. A Classic egyszerű és bevált, a Smart érintőképernyős, WiFi-s, és a telefonod segítségével bárhonnan eléred.
- 99,4–99,7%termikus hatásfok
- min. 25 évtervezett élettartam
- 20 évcseregarancia a fűtőmodulra
- 4–12 kWnégy teljesítményben
Ugyanaz a szív dobog mindkettőben
Akár a Classicot, akár a Smartot választod, a hőt ugyanaz a fűtőmodul állítja elő. Ugyanabból a réz testből, ugyanazokkal a fűtőelemekkel, ugyanazzal a biztonsággal és ugyanazzal a garanciával. Ezen egyik típusnál sem változtatunk, módosítunk vagy spórolunk.
99,4–99,7% hatásfok
A Brnói Gépipari Vizsgáló Intézet (Strojírenský zkušební ústav) mérése szerint a felvett áram gyakorlatilag teljes egészében hővé alakul.
Átfolyás a réz fűtőtesten
A réz testen vékonyréteg-technológiás fűtőelemek, mindössze 0,04–0,12 liter víz a készülékben. A víz átfolyik rajta és azonnal felmelegszik — szinte nincs mit „felfűteni”.
Kétszintű gyári védelem
95 °C-os biztonsági termosztát és 115 °C-os olvadó hőbiztosíték a réz testen. Mindkettő gyárilag beállított, nem módosítható.
Illeszkedik ahhoz, ami már megvan
Radiátor, padló- és falfűtés, szalagradiátor, kalorifer, fan-coil (hidrováltóval), medence, használati melegvíz indirekt tárolóval. A meglévő csövezés marad.

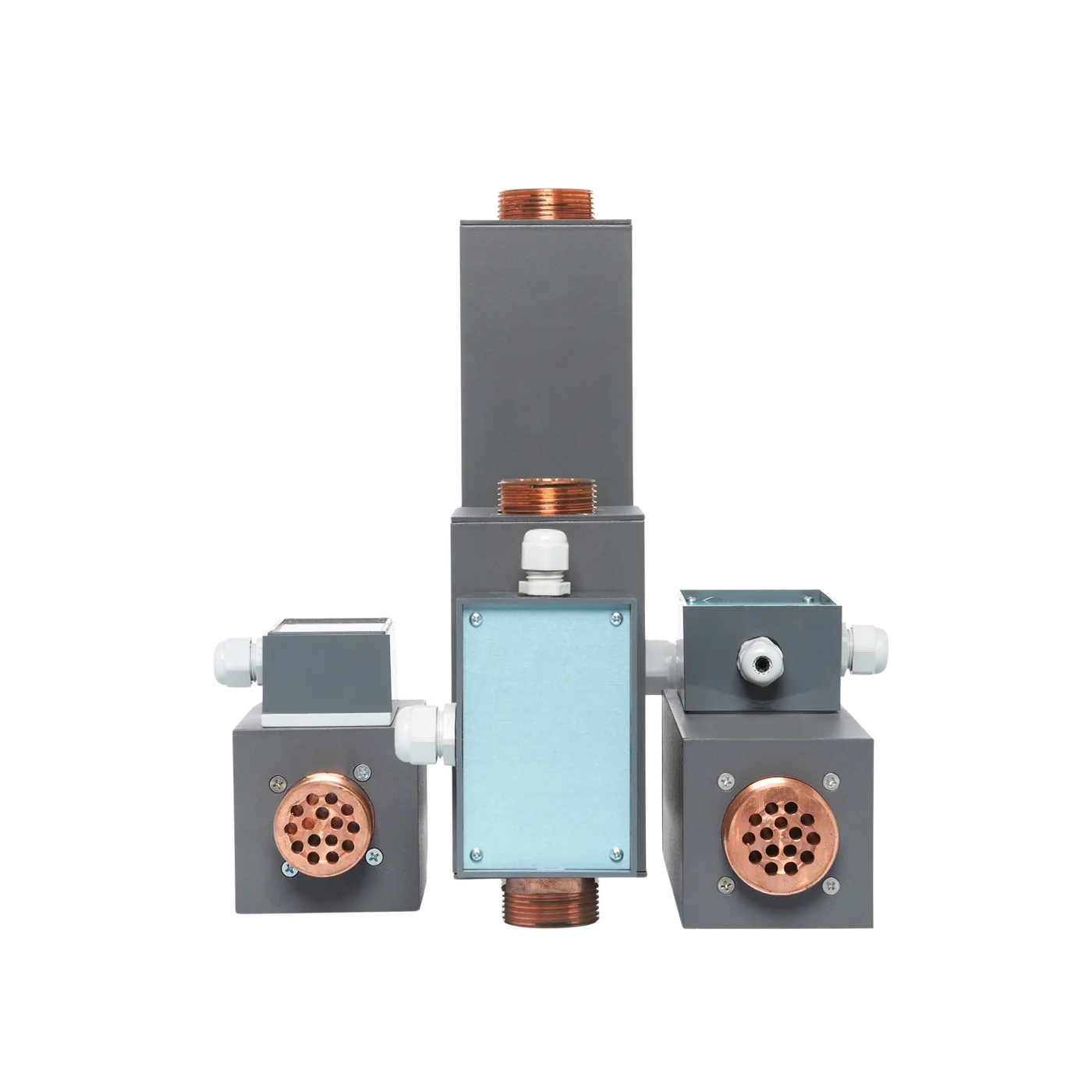

Mindkettő mind a négy teljesítményben
4 kW (1 vagy 3 fázis), 6 kW, 8 kW és 12 kW.
Ugyanaz a garancia
3 év jótállás az egész szettre, a fűtőmodulra feltételekkel 20 évig meghosszabbítható cseregarancia. A vezérlő elektronikára mindkét típusnál 3 év jár.
Magyar gyártás
A DM-Horizont Kft. 1997 óta gyárt, a fejlesztés és a gyártás is itthon történik.
A különbség a vezérlésben van
A fűtőmodul ugyanaz. Az dönti el a választást, hogy mennyit szeretnél látni, állítani és követni a fűtésedből, és honnan.
Bevált. Egyszerű. Megbízható.
AT Modul Classic
Két kijelzős, gombos vezérlő a kiselosztó szekrénybe építve. Gyárilag előprogramozva: beállítod a kívánt hőmérsékletet, és teszi a dolgát. Nincs app, nincs internet, nincs mit megtanulni.
Neked való, ha egy vagy két fűtési köröd van, és a fűtést egyszer szeretnéd beállítani, aztán elfelejteni.
Az AT Modul Classic részleteiÖsszehasonlító táblázat
Itt tér el a kettő
| Szempont | AT Modul Classic | AT Modul Smart |
|---|---|---|
| Fűtőmodul, teljesítmény, hatásfok | azonos | |
| Kezelőfelület | 2 számkijelző (piros: mért, kék: beállított érték), 2 gomb | 4"-os színes érintőképernyő, 3 nézet |
| Vezérlő helye | a kiselosztó szekrénybe építve | külön, egyedi tervezésű dobozban — falra helyezhető |
| Hőmérséklet-érzékelők | 2 (kazántest, előremenő víz) | akár 6 vezetékes (2 beépített + 2 mellékelt, igény szerint bővíthető) |
| Szoba- és HMV-termosztát bemenet | 1 | 2 (T1, T2) |
| Szivattyú-kimenet | 1 | 2, egymástól függetlenül vezérelve |
| Háromjáratú szelep vezérlése | igen | |
| Teljesítményszabályozás | kétállású (be/ki) szabályozás, beállítható kapcsolási hőmérséklet-különbséggel | fejlett algoritmus, 3 fokozatú teljesítményszabályozás |
| Időzítő (napi több hőmérséklet) | – (külső programozható szobatermosztáttal megoldható) | a webes felületen egyszerűen beállítható |
| Távoli elérés | – | WiFi-n keresztül, webes felületen, díjmentesen |
| Fogyasztásmérés és statisztika | – | beépített árammérő, grafikus statisztika |
| Hibajelzés | hibakód a kijelzőn, hangjelzés | kijelzés a képernyőn, e-mail értesítés a tulajdonosnak és a szerviznek |
| Távdiagnosztika, távoli beállítás | – | igen — a technikus online látja a készülék állapotát, ha az eszköz csatlakozik a hálózathoz |
| Működés internet nélkül | igen (nincs is szüksége rá) | igen, helyben teljes értékűen |
| Utólagos átalakítás | Smarttá nem alakítható át | – |
| Elérhető teljesítmények | 4 kW (1f / 3f), 6, 8, 12 kW | |
| Jótállás | fűtőmodul: 3 év + max. 17 év cseregarancia; vezérlő elektronika: 3 év | |
AT Modul Classic
Bevált, egyszerű, megbízható
Ez azoknak készült, akik nem akarnak a fűtésükkel foglalkozni. A vezérlő a kiselosztó szekrényben kap helyet, gyárilag előprogramozva érkezik, a szakember egyszer beállítja, és onnantól csak akkor nyúlsz hozzá, ha más hőmérsékletet szeretnél.
Mit tud?
Két kijelző, egy pillantás
A bal oldalon a réz fűtőtest, a jobb oldalon az előremenő víz hőmérséklete. Pirossal a mért, kékkel a beállított érték, így azonnal látod, mit csinál a rendszer.
A jobb alsó sarokban piros LED jelzi a hőigényt.
Két gomb
Hőmérséklet-beállítás a SET és a C/F gombbal, pár másodperc alatt.
Minden, ami egy fűtési körhöz kell
Szobatermosztát-, használati melegvíz-hőmérő- és áramláskapcsoló-bemenet, valamint keringető szivattyú- és háromjáratú szelep-kimenet.
Egyértelmű hibajelzés
Rendellenesség esetén hibakód és hangjelzés, így a szerelő gyorsan tudja, hol keresse a hibát.
Semmi felesleges
Nincs app, nincs WiFi, nincs mit frissíteni vagy elfelejteni.
Új · AT Modul Smart
A fűtésed akkor is a kezedben van, ha nem vagy otthon
Ugyanaz a fűtőmodul, okosabb vezérléssel: 4 hüvelykes érintőképernyő, WiFi, időzítő, fogyasztásmérés és távoli segítség. A webes felület minden funkciója díjmentes.

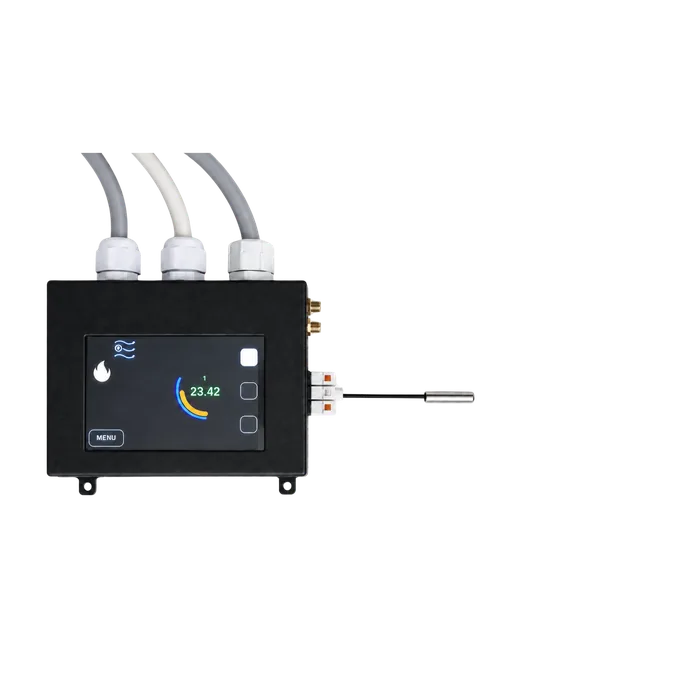

Érintőképernyő a gombok helyett
A Smart vezérlő egyedi tervezésű, csak erre a termékre készült dobozban érkezik. A 4 hüvelykes színes érintőképernyőn egy pillantással látod, mi történik: van-e WiFi-kapcsolat, jár-e a szivattyú, fűt-e a készülék és melyik fokozaton.
Három nézet közül választhatsz: egy kiemelt hőmérséklet nagyban, az összes mért hőmérséklet egyszerre, vagy csak a rádiós hőmérők értékei. Egy érintés a hőmérsékletre, és már állíthatod is.
Több kör, egy vezérlő
Padlófűtés és használati melegvíz egy rendszerben? A Smart akár hat vezetékes hőmérőt, két független szivattyút, háromjáratú szelepet és két szobatermosztátot kezel.
Így a készülék nem egyetlen érték alapján dönt, hanem a teljes rendszert látja. A szettben a két beépített hőmérő mellett egy 1 méteres és egy 2 méteres kiegészítő hőmérő található.
Állítsd bárhonnan
Elutaztál, és bent hagytad a 24 fokot? Nem gond.
A Smart a saját WiFi-hálózatodon keresztül csatlakozik az internetre, így a webes felületen bárhonnan, pár kattintással átállíthatod. Ugyanitt látod a készülék állapotát, a mért hőmérsékleteket, és el is nevezheted az érzékelőket (például „Nappali”, „Tároló”), hogy mindig tudd, melyik mit mér.
Időzítő: a ház akkor meleg, amikor kell
Egy napon belül több hőmérsékletet is beállíthatsz időpontokhoz kötve. Például hétköznap reggel 6-tól 22 °C legyen a házban, este 8-tól pedig már csak 20 °C.
A Smart magától vált, neked nem kell emlékezned rá.
Látod, mennyit fogyasztasz
A Smart beépített árammérővel figyeli a fogyasztást. Az adatokat a webes felületen grafikonon követheted, akár másodperces, akár órás bontásban.
Így kiderül, mikor és mennyit fűtesz, és van mihez igazítani a beállításokat.
Segítség kiszállás nélkül
Eleged van abból, hogy ha gond van a fűtéssel, napokat vagy heteket vársz, mire valaki kijön? A Smartnál a szervizes kolléga az interneten keresztül látja a készülék állapotát, megállapítja a hiba okát, és sok esetben távolról, a beállítások módosításával orvosolja — e-mailes bejelentés vagy egy telefonos egyeztetés alapján.
Ha nincs szükség alkatrészcserére, megspórolod a kiszállást és a vele járó költséget.
Szól, ha valami nincs rendben
Ha a vezérlő szoftvere rendellenes működést érzékel, automatikusan e-mailt küld neked és a szerviznek is. A hibáról így gyakran előbb tudsz, mint hogy hideg lenne a lakásban.
Finomabb szabályozás
A Smart fejlettebb algoritmussal, három fokozatban hangolja a fűtőmodul teljesítményét ahhoz, amennyi hőre éppen szükség van. Ez egyenletesebb működést, kisebb terhelést és kíméletesebb üzemet jelent a teljes rendszernek.
Internet nélkül is teljes értékű
A WiFi csak a távoli funkciókhoz kell. Ha megszakad az internet, vagy egyáltalán nem csatlakoztatod, a Smart helyben, az érintőképernyőről ugyanúgy működik és szabályoz.
Melyiket válaszd? Segítünk dönteni
Nincs „jobb” vagy „rosszabb” típus, csak olyan, amelyik jobban illik a házadhoz és ahhoz, ahogyan élsz.
Az AT Modul Classic a jó választás, ha…
- egy vagy két fűtési köröd van (például csak radiátor vagy csak padlófűtés, vagy bármelyik mellé HMV indirekt tároló)
- a fűtést egyszer beállítanád, és nem akarsz vele foglalkozni
- nincs WiFi a telepítés helyén, vagy nem is szeretnél
- már van programozható szobatermosztátod, és az elég
- a legegyszerűbb, bevált megoldást keresed
A Smart a jó választás, ha…
- több köröd van, például padlófűtés és HMV-tároló háromjáratú szeleppel
- napszakonként eltérő hőmérsékletet szeretnél, időzítve
- hétvégi házat, nyaralót vagy kiadott lakást fűtesz, és távolról is rálátnál
- pontosan tudni szeretnéd, mennyit fogyaszt a fűtésed
- fontos, hogy hiba esetén gyorsan, akár kiszállás nélkül kapj segítséget
Ha bizonytalan vagy, gondolj előre: a Classic vezérlése utólag nem alakítható át Smarttá. A szakmai konzultáción segítünk eldönteni, melyik illik a rendszeredhez.
A szett tartalma

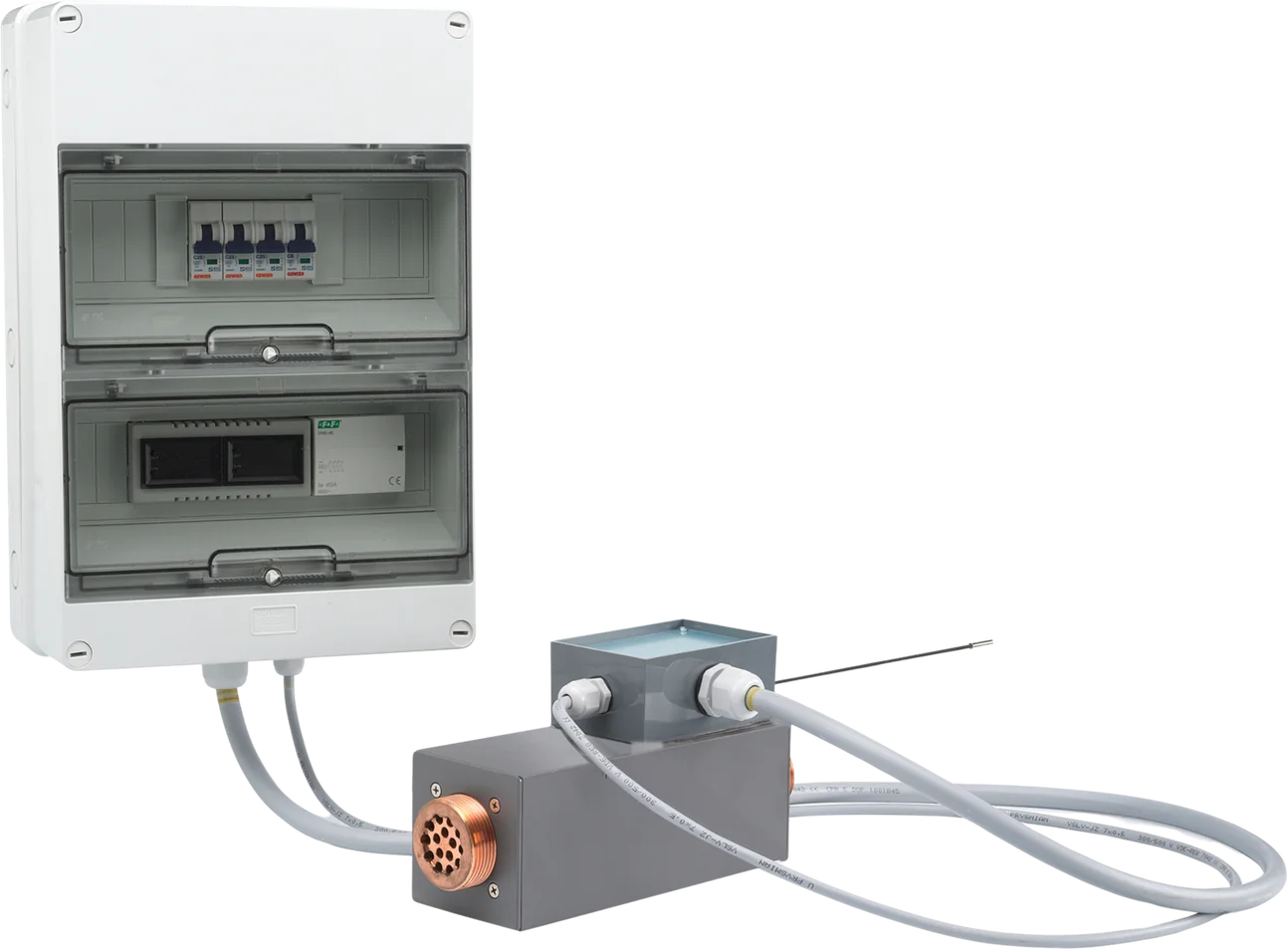

AT Modul Classic szett
- AT fűtőmodul a választott teljesítményben, kötődobozzal
- Kiselosztó szekrény kismegszakítókkal
- AT Modul Classic vezérlő (2 kijelző, 2 gomb) a kiselosztó szekrénybe építve
- Hőmérséklet-érzékelő szonda
- Használati útmutató, Szerelői útmutató, jótállási jegy

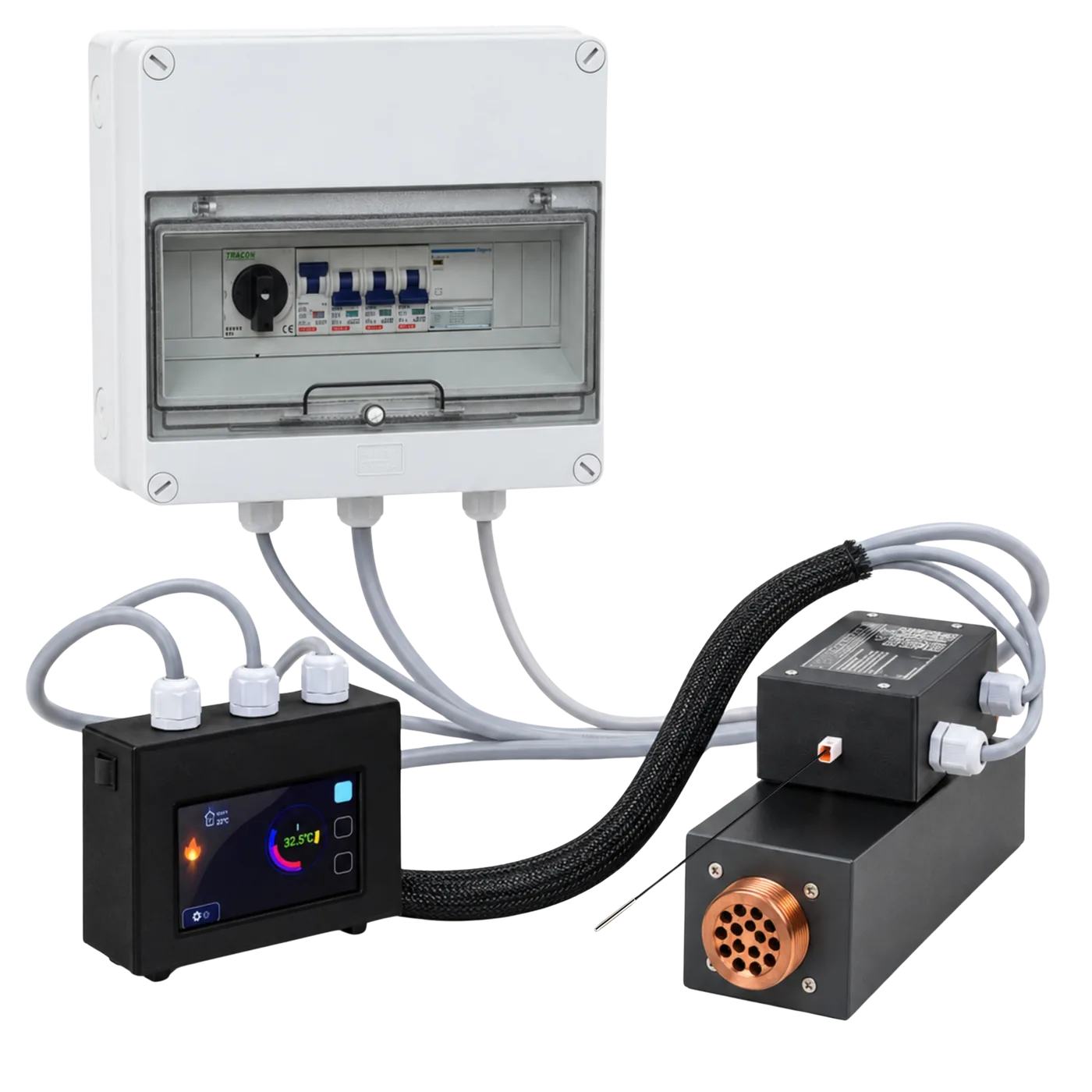

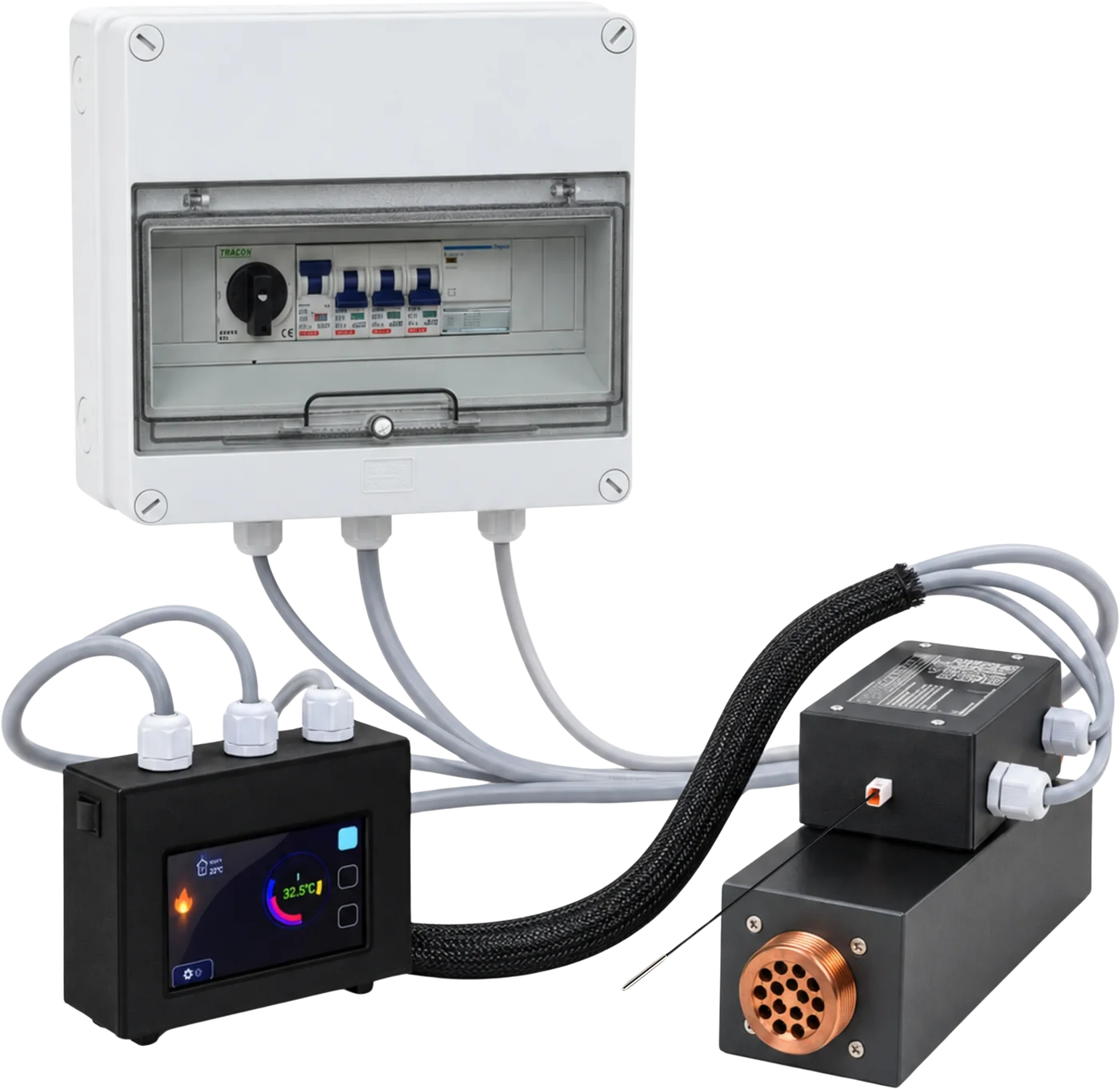

AT Modul Smart szett
- AT fűtőmodul a választott teljesítményben, kötődobozzal
- Kiselosztó szekrény főkapcsolóval és kismegszakítókkal
- Smart vezérlő 4"-os érintőképernyővel, egyedi dobozban
- 1 m-es és 2 m-es kiegészítő hőmérő
- Használati útmutató, Szerelői útmutató, Smart vezérlő útmutató, jótállási jegy
A telepítéshez szükséges egyéb elemek (keringető szivattyú, tágulási tartály, biztonsági szelep, légtelenítők, szűrő, iszapleválasztó) nem részei a szettnek.
Műszaki adatok
A fűtőmodul adatai mindkét típusnál azonosak.
| Paraméter | 4 kW | 6 kW | 8 kW | 12 kW |
|---|---|---|---|---|
| Feszültség / fázis | 230 V 1f / 400 V 3f | 400 V 3f | 400 V 3f | 400 V 3f |
| Ajánlott fűtött terület* | 50–70 m² | 70–90 m² | 90–130 m² | 130–180 m² |
| Minimális áramigény | 1×18 A / 3×6 A | 3×9 A | 3×13 A | 3×18 A |
| Kismegszakító | 1×25 A / 3×10 A | 3×13 A | 3×16 A | 3×25 A |
| Tápkábel | 5×1,5 mm² | 5×2,5 mm² | 5×2,5 mm² | 5×4 mm² |
| Fűtőmodul mérete | 80×80×117 mm | 80×80×144 mm | 80×80×212 mm | 80×80×271 mm |
| Beépítési hossz | 167 mm | 193 mm | 264 mm | 323 mm |
| Tömeg | 3,7 kg | 5,8 kg | 7,6 kg | 10,2 kg |
| Víztérfogat a készülékben | 0,04 l | 0,06 l | 0,08 l | 0,12 l |
| ΔT (hőmérséklet-különbség)** | 5–7 °C | 7–10 °C | 10–15 °C | 15–20 °C |
Közös paraméterek
| Hatásfok | 99,4–99,7% |
|---|---|
| Vízcsatlakozás | 6/4" |
| Minimális átfolyás | 800 l/h |
| Max. üzemi nyomás | 6 bar (600 kPa) |
| Nyomáspróba | |
| Hőmérséklet-tartomány | |
| Biztonsági termosztát / hőbiztosíték | 95 °C / 115 °C, gyárilag rögzítve |
| Tervezett élettartam | min. 25 év |
| Megfelelőség | CE: LVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU, WEEE 2012/19/EU |
A két vezérlés
| Paraméter | AT Modul Classic | AT Modul Smart |
|---|---|---|
| Kezelőfelület | 2 LED-kijelző, 2 gomb | 4"-os színes érintőképernyő |
| Hőmérő-bemenetek | 2 | akár 6 vezetékes + rádiós |
| Szobatermosztát-bemenet | 1 | 2 (T1, T2; 5 V DC) |
| Szivattyú-kimenet | 1 | 2 × 230 V AC, max. 5 A |
| Háromjáratú szelep kimenet | igen | 230 V AC, max. 8 A |
| Max. beállítható kazántest-hőmérséklet | 85 °C | 85 °C |
| Kommunikáció | – | WiFi (2,4 GHz) |
* Az ajánlott fűtött terület a szigeteléstől és az épület kialakításától függően változhat. A pontos teljesítményhez használd a kalkulátort.
** A kilépő víz hőmérséklete a tömegáramtól függ.
Szakember köti be, 20 évig számíthatsz rá
Mindkét típust szakember telepíti és helyezi üzembe: a vizes oldalt épületgépész, az elektromos oldalt jogosultsággal rendelkező villanyszerelő. A telepítés után regisztrálod a készüléket, és ha évente dokumentálod a rendszer felülvizsgálatát, a fűtőmodul cseregaranciája az alap 3 évről összesen 20 évre hosszabbodik. A vezérlő elektronikára 3 év jótállás vonatkozik.
Gyakori kérdések
A fűtőmodul, a teljesítmény, a hatásfok és a garancia azonos. A különbség a vezérlés: a Classic kétkijelzős, gombos vezérlővel működik, a Smart érintőképernyővel, WiFi-vel, időzítővel, fogyasztásméréssel és távoli eléréssel.
Igen. Mindkét típus kapható 4 kW-os (1 vagy 3 fázisú), 6, 8 és 12 kW-os kivitelben.
Igen. Az érintőképernyőről helyben minden beállítás elvégezhető, a vezérlő önállóan szabályoz. Internet csak a távoli eléréshez, a statisztikához és az e-mailes értesítésekhez kell.
Egy 2,4 GHz-es vezeték nélküli hálózat a telepítés helyén. A csatlakoztatást a szakember végzi el az üzembe helyezéskor.
Nem. A webes felület minden funkciója díjmentes.
Igen, akár kettő is.
Igen. A fűtőmodulra 3 év jótállás és feltételekkel összesen 20 évig tartó cseregarancia, a vezérlő elektronikára 3 év jótállás vonatkozik.
Ha a Smart csatlakozik az internethez, a szervizes kolléga látja a készülék állapotát, megállapítja a hiba okát, és ha nincs szükség alkatrészcserére, sokszor a beállítások módosításával, kiszállás nélkül megoldja a problémát.
Beszéljük át, melyik illik a házadhoz
Mondd el, mekkora a lakásod és milyen fűtési rendszered van. Segítünk kiválasztani a teljesítményt és a vezérlést, és megmutatjuk, mire lesz szükség a bekötéshez.
